Aseptic Mixproof

Konstruktion

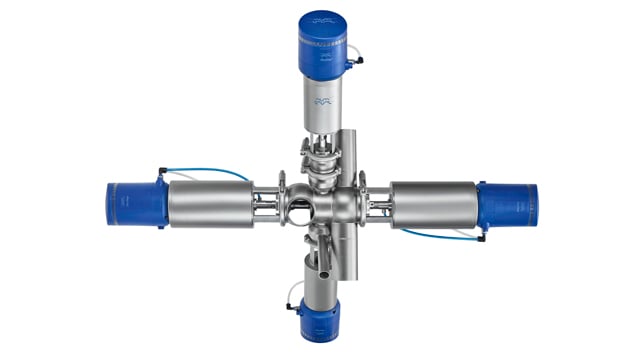

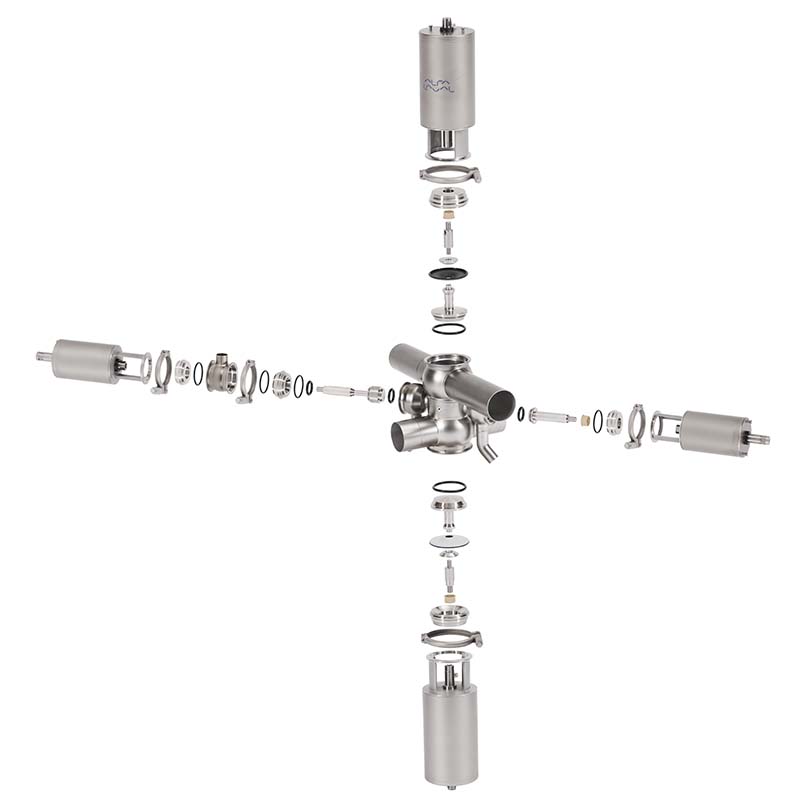

Ventilen Alfa Laval Aseptic Mixproof är en ventil med dubbla säten som bygger på samma modulära arkitektur som den beprövade aseptiska versionen av enkelsätesventilen Alfa Laval Unique (SSV). Den består av ett ventilhus, en ventilplugg/membran, ett styrdon samt tillval och tillbehör för rengöring så att den kan användas till en mängd olika processer. Detta membran består av en PTFE-yta och ett förstärkt EPDM-stöd, vilket skapar en hermetisk tätning som säkerställer sterila bearbetningsförhållanden. Inbyggd läckagedetektering gör det möjligt för operatörerna att enkelt inspektera ventilen utan att behöva plocka isär den och agera omedelbart om det krävs.

Arbetsprincip

Denna pneumatiskt styrda aseptiska ventil med dubbla säten kan fjärrstyras med tryckluft. Den är aseptisk och modulär, och den har få och enkla rörliga delar, vilket gör den till en mycket driftsäker ventil med låga underhållskostnader. Inbyggd ventilplugg/membran säkerställer aseptisk användning.

För att skilja de två vätskorna åt har ventilen två oberoende pluggar och tätningar. Utrymmet mellan de två pluggarna bildar en steril barriär i läckagekammaren för att säkerställa aseptisk bearbetning och förhindra blandning av produkterna. I sällsynta fall av oavsiktligt produktläckage

från en tätning rinner produkten in i läckagekammaren och släpps ut via en av ångventilerna, som också fungerar som utlopp för läckage.

Vid huvudaktivering öppnas de två produktventilerna; och de två ångventilerna måste stängas för att förhindra att produkten spills. Den sterila barriären flyttas sedan från läckagekammaren till baksidan av pluggarna i de två ångventilerna.

För att rengöra läckagekammaren efter huvudaktiveringen kan du spola den med kondensat och sedan, när den är ren, tillsätta ångan för att sterilisera kammaren och generera den sterila barriären.
