Alfa Laval PureBallast 3 utforskad

Alfa Laval PureBallast 3 är en effektiv lösning för alla aspekter av barlastvattenrening, från biologisk desinfektionsprestanda till format och energisparfunktioner. Dess inbyggda konstruktion och flexibla design passar nästan alla fartyg. Enkla system hanterar barlastvattenflöden på 32 - 3 000 m3/h, och ännu fler system kan användas för ännu större kapacitet.

Solution overview

PureBallast 3 combines initial filtration with enhanced UV treatment in a specially designed reactor. PureBallast 3 Compact Flex, shown here, is the ideal system for most vessels due to its minimal footprint and high installation flexibility.

PureBallast 3_1 Compact Flex w EC and CIP transparent.jpg

Treatment technology.jpg

Behandlingsteknik

Alfa Laval PureBallast 3 använder en förbättrad form av UV-behandling som har utvecklats i samarbete med Wallenius Water. Den fungerar utan tillsats av salt eller kemikalier, även vid användning i färskvatten.

Biologisk desinfektion

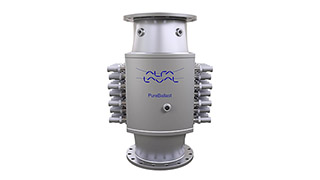

Biologisk desinfektion, som är den huvudsakliga behandlingsprocessen, sker i en förbättrad UV-reaktor. Reaktorn har en flödesoptimerad insida som säkerställer hög turbulens och koncentration av UV-dosen.

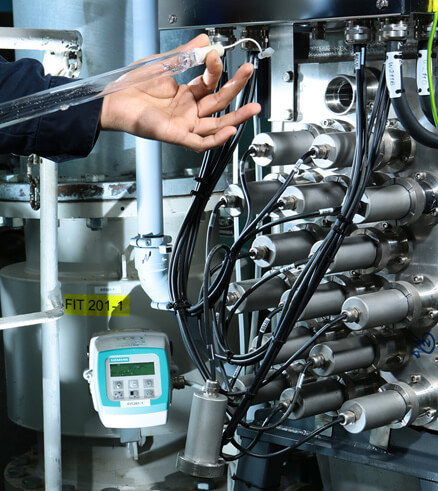

UV-lamporna med medelstort tryck som finns i reaktorn använder speciellt utformade lamphylsor av syntetiskt kvarts. Dessa unika hylsor stödjer överföring av ett bredare våglängdsspektrum och ger mer UV-ljus vid desinfektion. I kombination med reaktorns interna konstruktion garanterar detta optimal UV-dosering och låg energiförbrukning.

Filtrering

Ett filtersteg ger stöd till reaktorn och används för att ta bort större organismer och partiklar före biologisk desinfektion. Detta förbättrar vattenkvaliteten för behandling, speciellt vid användning i molnigt kustvatten och färskvatten.

I kombination med reaktorn möjliggör den effektiva korgfilterdesignen en behandling med fullt flöde of med färsk-, bräckt och marint vatten med så låg UV-transmittans som 42 %.

PureBallast 3 Compact Flex

PureBallast 3 Compact Flex är svaret på utrymmes- och flexibilitetsproblem. Den är perfekt för de flesta fartyg och levereras som lösa komponenter för fullständig installationsfrihet.

PureBallast 3 Compact Flex är tillgänglig för flöden på 32 - 1 000 m3/h och levereras som lösa komponenter för enkel, platsbesparande installation. Med en kompakt design och högsta möjliga flexibilitet ger den svaret på installationsutmaningar - speciellt i ombyggnader och andra situationer där utrymmet är avgörande.

Behandlingsstegen är integrerade i barlastvattenröret som inbyggda komponenter. Enkla plug and play-kontakter minskar tiden och kostnaden för teknik och installation, vilket gör att PureBallast 3 Compact Flex passar perfekt till de flesta projekt.

Behandlingskomponenter (inbyggda)

  • Filter
  • UV-reaktor

Stödkomponenter (flexibelt placerade)

  • Elskåp
  • Lampenhetsskåp (1 eller 2) för flöden> 300 m3/h
  • Kompakt CIP-enhet (Cleaning-In-Place)

Det finns ett brett utbud med extrautrustning tillgängligt för att stödja integration i alla fartyg inklusive återspolningspumpar, provtagningspunkter, ventilpackningar och fjärrkontrollpaneler.

PureBallast 3 Compact Flex är tillgänglig med typgodkännanden för både IMO och USA:s kustbevakning (USCG).

PureBallast System small.jpg



PureBallast 3 Compact

PureBallast 3 Compact är en bekväm lösning för mindre barlastvattenflöden. Den integrerar systemet i en plug and play-modul med ett kompakt format.

Lösningar monterade på medar

Alfa Laval PureBallast 3 Compact kan levereras som en monteringsmodul, vilket inte bara gör den kompakt, utan även lätt att installera tack vare minimerade rörsystem. Meden är mycket kompakt och ansluts via enkla plug and play-kontakter. För flöden på 32-300 m3/h.

Alla komponenter införlivas i enheten, förutom ett elskåp som placeras flexibelt. Skåpet är en kombination av lampenhetsskåp och styrskåp för större system.

Följande komponenter ingår i PureBallast 3 Compact:

  • Filter
  • Reaktor
  • Kompakt CIP-enhet (Cleaning-In-Place)
  • Elskåp, placeras flexibelt 30 m från UV-reaktorn

Det finns ett brett utbud med extrautrustning tillgängligt för att stödja integration i alla fartyg, inklusive återspolningspumpar, provtagningspunkter, ventilpackningar och fjärrkontrollpaneler.


PureBallast 3 Std och Ex

PureBallast 3 Std-systemet hanterar stora barlastvattenflöden effektivt, med en reaktorstorlek på 1 500 m3/h vilket möjliggör strömlinjeformade och kostnadseffektiva systemkonfigurationer. För potentiellt explosiva miljöer kan de konfigureras som PureBallast 3 Ex-system, som finns med däckhusalternativ för tankfartyg.

Stora flöden med PureBallast 3 Std

PureBallast 3 Std-system kan konfigureras för stora flöden och har de bredaste installationsparametrarna[ , inklusive fri placering av lampenhetsskåp inom en radie av 150 m. Individuella system kan hantera flöden på 250 - 3 000 m3/h, med dubbla system som täcker upp till 6 000 m3/h. Eftersom en reaktorstorlek på 1 500 m3/h innebär att endast en eller två reaktorer behövs, hålls kostnaderna och komplexiteten hos storflödessystem till ett minimum.

Behandlingskomponenter

  • Filter
  • Reaktor

Stödkomponenter

De extra komponenterna är stödsystem med en flexibel placering för en optimal design.

  • Lampenhetsskåp
  • CIP-enhet (Cleaning-In-Place)
  • Styrskåp

Samma behandlings- och stödkomponenter används i PureBallast 3 Ex-system (se nedan).

Det finns ett brett utbud med extrautrustning tillgängligt för att stödja integration i alla fartyg, inklusive återspolningspumpar, provtagningspunkter, ventilpackningar och fjärrkontrollpaneler.



Ex system image.jpg

Ex-system

PureBallast 3 för stora flöden och Ex-design. Det finns konfigurationer tillgängliga för 250 - 3 000 m3/ h och ännu större flöden med flera system.

Säkerhet med PureBallast 3 Ex

PureBallast 3 Ex-system är tillgängliga för flöden på 250 - 3 000 m3/h med dubbla system som täcker upp till 6 000 m3/h. De kan levereras i intervall av Ex-konfigurationer enligt ATEX och IECEx, Zon 1, IIC och T4. Designen förenklas genom den flexibla placeringen av lampenhetsskåp, som kan placeras utanför den farliga zonen och upp till 150 m från reaktorerna som de tjänar.

Överflödiga säkerhetsfunktioner, såsom anslutning av reaktortemperatur och nivågivare via reläer som kringgår PLC ökar säkerheten vid drift.


Däckhus för PureBallast 3 Ex

Däckhuslösning för tankfartyg

Många tankfartyg använder nedsänkbara pumpar för att ta bort behovet av pumprum och maximera utrymmet för produkten. Detta lämnar ofta otillräckligt invändigt utrymme för en barlastvattenlösning. Av denna anledning kan förmonterade PureBallast 3 Ex-system levereras i ett standardiserat däckhus, komplett med alla inredningsrör.

De flödesrelaterade komponenterna i PureBallast 3 Ex-systemet (UV-reaktor, filter och CIP-enhet) finns inuti däckhuset, medan lampenhetsskåp och styrskåp installeras utanför däckhuset och inom fartygets säkerhetszon.

PureBallast 3 Std och Ex-system är tillgängliga med typgodkännanden för både IMO och USA:s kustbevakning (USCG).

Alfa Laval PureBallast 3 Deckhouse left facing.jpg


Driftssekvens

PureBallast 3 fungerar i bakgrunden och körs för det mesta i IMO-reglerat vatten med endast 50 % av den potentiella drivkraften. Den kan sedan ökas till full effekt för de svåraste driftsituationerna.


barlast

PureBallast 3 är ett helt automatiserat system. När det initieras, genomgår det en kort uppstartssekvens.

När barlast börjar passerar det inkommande barlastvattnet först genom filtersteget. Detta tar bort större organismer och partiklar, vilket förbättrar vattnets kvalitet för behandling. Filtersteget är till nytta för drift i molniga kustvatten och färskvatten.

Efter filtrering fortsätter vattnet genom reaktorsteget där det desinficeras med hjälp av förbättrad UV innan det kommer in i barlastvattentankarna.

När barlast är genomförd utförs reaktorrengöring via en automatisk CIP-cykel. Denna cykel uppmanas omedelbart efter barlast och bör utföras inom 30 timmar. Reaktorsteget sköljs med färskvatten när CIP-cykeln börjar och fylls med färskvatten när den är klar.

Filtersteget fylls också med färskvatten när barlast är klar.



Barlastlänsa

Barlastlänsningsprocessen är i huvudsak densamma som barlastprocessen. Filtersteget kringgås emellertid under barlastlänsning eftersom vattnet redan har filtrerats.

Efter att ha lämnat barlastvattentankarna passerar det utgående barlastvattnet genom reaktorsteget för att ta bort eventuell återväxt av mikroorganismer som kan ha uppstått under transporten. Efter att ha desinficerats till de fastställda gränserna släpps det ut i mottagningsvattnet på barlastlänsningsplatsen.

Samma start- och avstängningssekvens, inklusive CIP, används vid både barlast och barlastlänsning.


Dokumentation

Det finns omfattande dokumentation för PureBallast 3 som stödjer systemutvärdering, design, installation och drift.

För installatörer

PureBallast 3-dokumentation för varv och andra installatörsparter är indelad i:

  • En del som är specifik för installationsproblem, inklusive “bästa metoder”
  • En del med mer utförlig information för kontinuerlig referens
  • Ritningar och 3D-modeller för enkelt införlivande i designprocessen

Det finns även assistans från Alfa Laval för att hjälpa till med design och planering, samt installations- och idrifttagningsprocesser.

Om du vill ha design- och installationsdokumentation kontaktar du Alfa Laval.
