Alfa Laval - SB membranprovtagningsventil

SB membranprovtagningsventil

Alfa Laval SB membranprovtagningsventil är ett samlat, kostnadseffektivt sätt att ta stora eller aseptiska prover från tankar och rör i bryggerier (och andra hygieniska processer såsom inom livsmedel och mejeri) under sterila förhållanden. Denna aseptiska provtagningsventil är lämplig för högviskösa produkter, såsom skördning av jäst och den garanterar minimal risk för kontaminering, hög noggrannhet, exceptionell repeterbarhet och utmärkt tillförlitlighet.

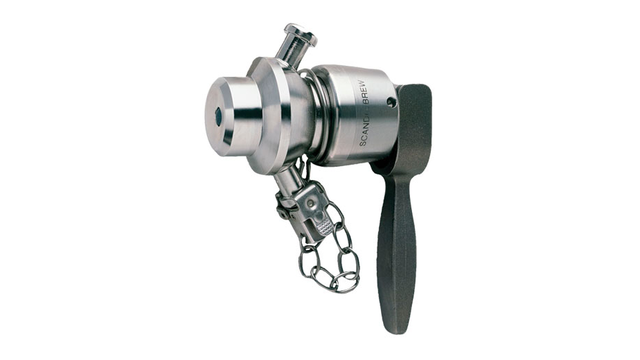

scandi-brew-membrane-sample-valve 640x360

Säker och trygg in-line sampling i kompakt format

  • Aseptisk och steriliserbar för att säkerställa hygieniskt prov till en låg investeringskostnad
  • Ingen risk för kontaminering av provet: utformad för effektiv sterilisering på plats med alkohol eller ånga före och efter varje prov
  • Flexibla provtagningsmetoder: tillgänglig i versioner för manuell aktivering, manuell med mikroport för injektionsnål eller pneumatik
  • Pålitlig - dimensionerad för 10 bars tryck
  • Säkra provtagningsförfaranden

Mångsidig hygienisk design: Tillverkad i ett enda stycke i rostfritt stål där ventilkroppen har släta, sprickfria ytor. Utan svetsning finns det ingen risk för porbildning och sprickbildning i svetsarna eller efterföljande risk för bakteriell uppbyggnad. Denna mycket mångsidiga hygienventil finns i flera olika versioner för att säkerställa tillförlitlighet och säkerhet vid provtagningar för många olika tillämpningar.

.

Teknik

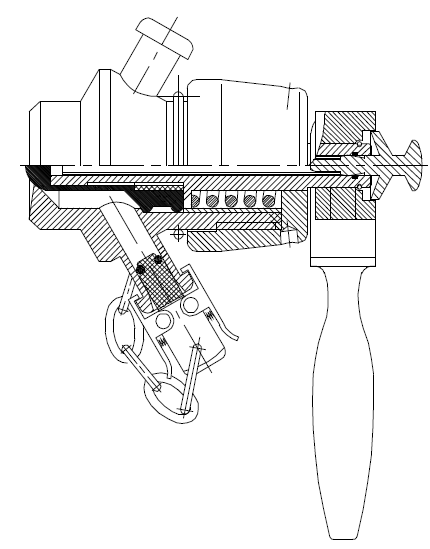

Ventilen består av en ventilkropp, manöverdon och membrantätning placerad på manöverdonets stång, vilken fungerar som en uttänjbar plugg. Ventilen steriliseras på plats med alkohol eller ånga. Membranet bildar en tätning direkt mot produkten för att säkerställa representativ provtagning och ger repeterbara resultat säkra från sekundär kontaminering.

Ventilen finns i tre olika ställdon:

  • Manuell - För manuell aktivering
  • Manuell + Mikroport - För manuell aktivering eller provtagning med hjälp av en injektionsnål för att penetrera membranet vid provtagning.
  • Manuell + Pneumatisk - För manuell eller pneumatisk aktivering när ventilen är ansluten till rör för automatisk provtagning. Ventilen utrustas sedan med utloppsanslutningar.

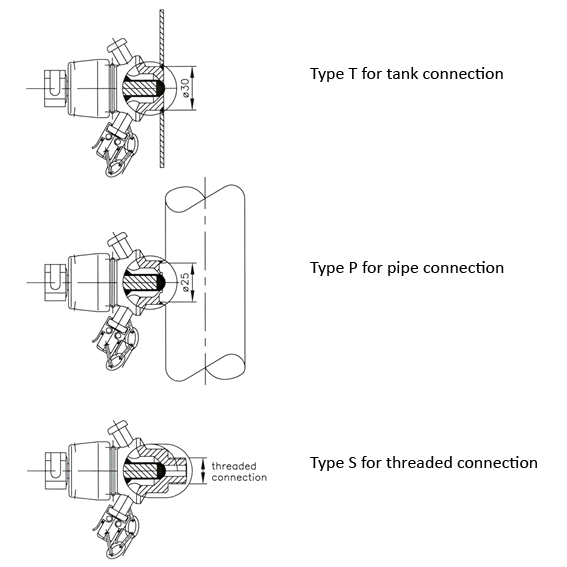

Type T för tankanslutning

Ventilen finns i tre olika monteringslösningar:

.

Så fungerar det

Arbetsprincip

Ventilen är tillgänglig med tre olika typer av anslutning: tank, rör och gängad. De arbetar med samma princip. Innan ventilen öppnas ska förslutningen placeras på den övre slanganslutningen. När handtaget vrids till det horisontella läget börjar provet att strömma genom det nedre uttaget. När handtaget vrids tillbaka till vertikalt läge stängs ventilen och handtaget kan avlägsnas om så behövs. Aseptiska prov kan tas med en speciell ventiltyp med mikroport. Om du tar bort den röda locket kan du sätta in en injektionsnål genom en central kanal i membranet för att ta ett aseptiskt prov med ventilen i stängt läge. Efter provtagning ska ventilen spolas med vatten eller alkohol. Ventilen kan steriliseras med alkohol eller ånga.

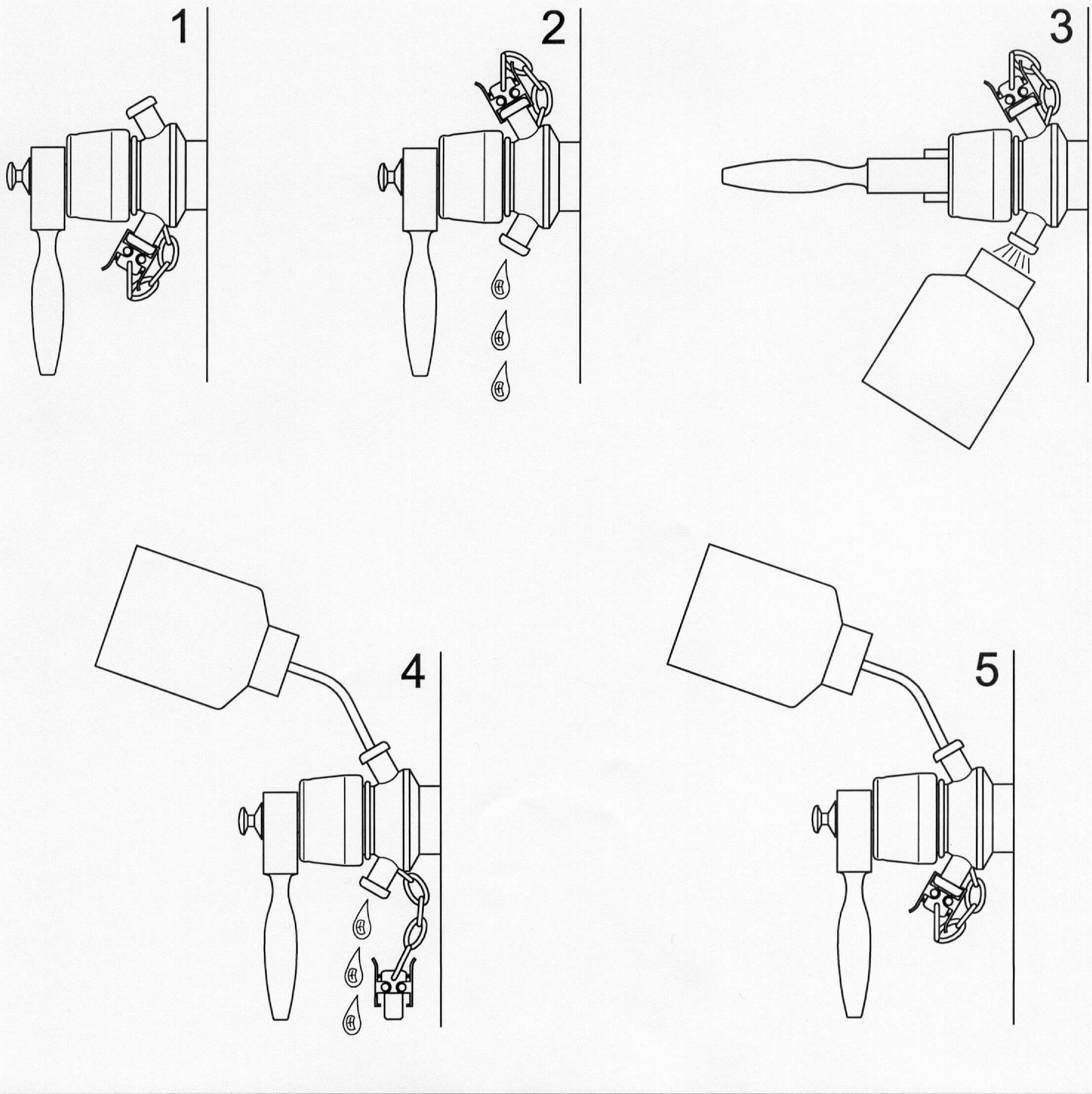

Funktion och rengöring

1 Alkoholförseglad ventil

2 Alkohol dräneras och ventilen kan ångsteriliseras

3 Prov tas

4 Ventilen spolas med vatten/alkohol

5 Ventilen förseglas med alkohol

Läs mer

Du kan läsa mer om effektiviteten, användbarheten och de tekniska detaljerna i SB membranprovtagningsventil.

.

Du kanske är intresserad av...

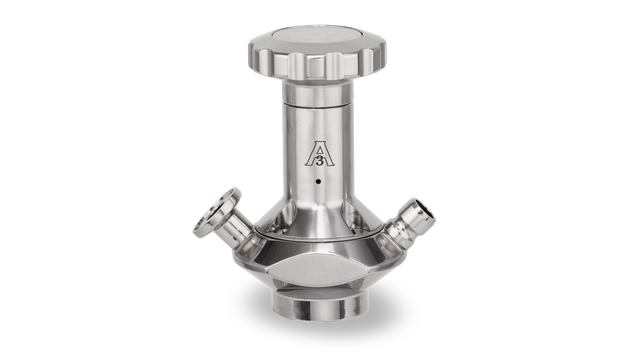

Unique-provtagningsventil

Ta representativa prover i olika hygieniska processer, såsom inom livsmedel, mejeri och drycker, personlig vård och biofarmaci. Dessa pålitliga enkel- och dubbelsätesventiler ger hög noggrannhet, exceptionell reproducerbarhet och utmärkt tillförlitlighet.

unique sampling valve front 640x360 new

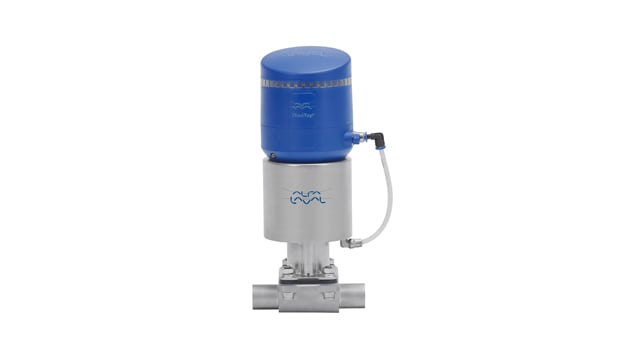

Unique DV-ST UltraPure

Dessa kompakta, lätta ventiler uppfyller kraven för de flesta sterila och ultrahygieniska processer och är modulära i sin konstruktion, vilket möjliggör ett brett utbud av specialkonfigurationer.

DV-ST w ThinkTop V50 640x360

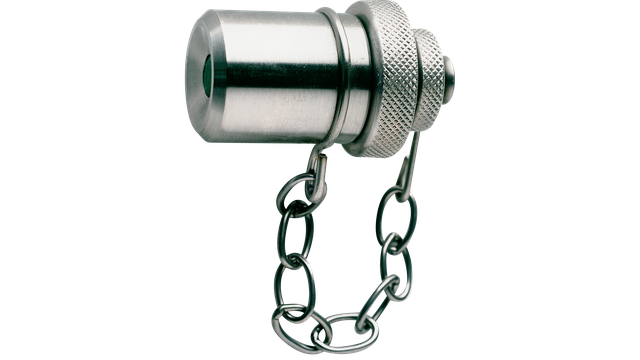

SB mikroprovtagningsport
