Packningsförsedda plattvärmeväxlare
Alfa Laval nöjer sig inte med det genomsnittliga. Oavsett om det gäller vårt mångsidiga Industrial-sortiment, det halvsvetsade Industrial-sortimentet för kylning och krävande processer, Hygienic-sortimentet för livsmedels-, dryckes- och läkemedelsapplikationer eller Specialized-sortimentet för kondensation, indunstning och fibrösa medier – du får lägre ägandekostnader samt ökad effektivitet och säkerhet.
Plattvärmeväxlare med packningar för moderna krav
- Högsta termiska verkningsgrad och liten temperaturskillnad
- Kompakta enheter – utrymmesbesparande, lätta att serva och underhålla
- Maximal drifttid – mindre nedsmutsning, påfrestning, slitage och korrosion
- Flexibla – lätta att anpassa till förändrade driftskrav
Våra plattvärmeväxlare med packningar optimerar värmeöverföringen genom stora ytor av korrugerade plattor som överför värme från en gas eller vätska till en annan. Den höga verkningsgraden och den enastående tillförlitligheten i en kompakt konstruktion innebär en investering med de mest attraktiva ägandekostnaderna (CTO) under produktens livslängd. Dessutom erbjuder de energibesparingar och ett lågt miljöavtryck.
Anpassad till den nya energimarknaden
Concept Zero – Den osynliga revolutionen
Concept Zero är vår vision och vårt mål att tillverka världens första koldioxidneutrala värmeväxlare senast 2030. Det kommer att vara en värmeväxlare som använder fossilfritt stål och återvunnet material i packningarna. Dessutom är värmeväxlaren utformad för att enkelt kunna återvinnas. Redan nu är detta ett stort steg på vår väg mot en helt koldioxidneutral värmeväxlare.
Platt- och packningsteknologi
De korrugerade plattornas utformning optimerar värmeöverföringen genom att ge en stor men kompakt total yta genom vilken värmen kan överföras från en vätska eller gas till en annan.

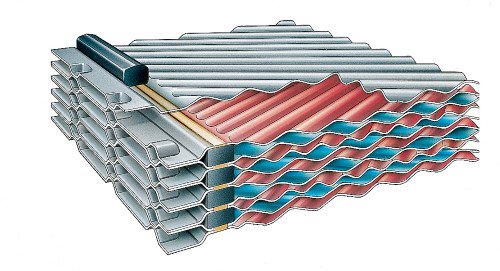

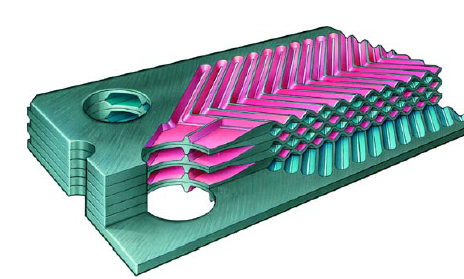

Plattornas värmeöverföringsyta är pressad i ett korrugerat fiskbensmönster. När två plattor läggs ovanpå varandra med motstående fiskbensmönster ger det spiralformade flödet och den höga turbulensen höga överföringskoefficienter och effektiv självrengöring.
Genom att ändra korrugeringsmönstret kan värmeväxlaren användas i olika processer, även sådana med mycket förorenade medier.
Fördelningsyta
Plattornas fördelningsområde säkerställer ett jämnt flöde av vätska över hela plattan för att maximera värmeöverföringsförmågan. En optimerad flödesfördelning minskar också igensättning och ojämna temperaturzoner, vilket håller prestandanivåerna höga över tid utan onödiga energiförluster, underhållskostnader eller oplanerade driftstopp.
Packningar är nyckelkomponenter för värmeväxlarens prestanda. Vi utformar packningen och plattan som en enhet för att säkerställa en optimerad tätning. Varje del är skräddarsydd för värmeväxlarens användningsområde. Rätt profil, bredd, tjocklek samt polymertyp och sammansättning gör en enorm skillnad när det gäller att undvika risken för förtida läckage eller skador på packningar eller plattor. Fördelarna för dig är förlängd livslängd för packningarna, mindre driftstopp och lägre underhållskostnader.
Packningsprofil
Packningslim
Speciella plattyper
Double-wall Packningsförsedda plattvärmeväxlare
Konstruerad för användning med vätskor som absolut inte får blandas. Förhindrar att läckande vätska kommer i kontakt med vätskan i den andra kretsen.
Wide-gap plattor
Idealisk för vätskor som innehåller fibrer eller grova partiklar. Utformad för att förhindra överbryggning av fasta ämnen i den inkommande ytan.
Semisvetsade plattor
Gör det möjligt att hantera aggressiva och svåra vätskor och förlänga tryckområdet.
Diabon™ grafitplattor utan metall
En komposit av smält grafit och fluorplast ger utmärkt motstånd mot frätande material.
Så här fungerar plattvärmeväxlare
Konceptet bakom en värmeväxlare är relativt enkelt – att värma eller kyla ett medium genom att överföra värme mellan det och ett annat.
I en packningsförsedd plattvärmeväxlare är plattorna försedda med elastomerpackningar som tätar kanalerna och styr medier i alternerande kanaler. Plattpaketet monteras mellan en stativplatta och en tryckplatta och spänns ihop med dragbultar monterade mellan dessa plattor. Kanalplattorna och tryckplattan är upphängda i en övre bäraxeln och fixeras i läge med en nedre styrstång, som båda är fästa vid stödpelaren. Konstruktionen möjliggör enkel rengöring och enkel kapacitetsmodifiering (genom att ta bort eller lägga till plattor).
Den packningsförsedda plattvärmeväxlarens värmeöverföringsyta består av en serie korrugerade plattor, sammansatta mellan ett stativ och tryckplattor för att bibehålla trycket. Packningar fungerar som tätningar mellan plattorna. Vätskor strömmar normalt motflödes genom värmeväxlaren. Detta ger den mest effektiva termiska prestandan och gör det möjligt med mycket små temperaturskillnader, dvs temperaturskillnaden mellan det utgående processmediet och det inkomna servicemediet.
För värmekänsliga eller viskösa medier kan motströmsflöde användas för att låta den kallaste vätskan möta den varmaste när den kommer in i värmeväxlaren. Detta minimerar risken för överhettning eller frysning av medium.
Plattor finns med olika pressdjup, vinklar på fiskbensmönstret och olika korrugeringsformer, alla noggrant utformade och valda för att uppnå optimal prestanda. Varje produktsortiment har sina egna specifika plattfunktioner beroende på tillämpning.
Fördelningsytan säkerställer att vätskor fördelas jämnt över hela värmeöverföringsytan och hjälper till att undvika stillastående zoner som kan orsaka nedsmutsning.
Hög flödesturbulens mellan plattorna resulterar i högre värmeöverföring, vilket resulterar i ett tryckfall. Våra ingenjörer för termisk design kan hjälpa dig att designa och välja en modell och konfiguration som passar din tillämpning så att den levererar maximal termisk prestanda med minimalt tryckfall.
Konventionella packningsförsedda plattvärmeväxlare
Alfa Laval packningsförsedd platt- och ramvärmeväxlare för vätska/vätska
Alfa Laval packningsförsedd platt- och ramvärmeväxlare med två passager
Alfa Lavals packningsförsedda platt- och ramvärmeväxlare för ånguppvärmning
Hygieniska tillämpningar
Specifika tillämpningar
Energy Hunter – på jakt efter spillenergi
För att förbättra energieffektiviteten behöver vi alla söka efter och minska energislöseriet. Alfa Laval har tekniken, expertisen och servicen för att maximera din värmeöverföringseffektivitet. Använd vårt nya verktyg för att räkna ut hur mycket du kan spara redan idag.
