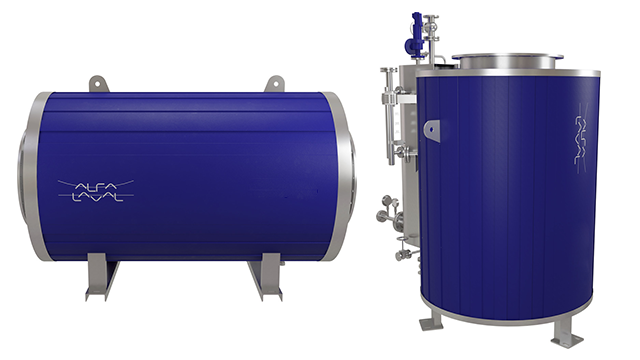

Alfa Laval GHR är en kompakt värmeväxlare för återvinning av gasvärme speciellt designad för återvinning av avgasvärme från små och medelstora gasmotorer, turbiner och rökgaser med ren process upp till 600 °C. Cirka 25 % av den totala industriella spillvärmen i världen ligger inom intervallet 200–500 °C. Genom att använda Alfa Laval GHR kommer energieffektiviteten att förbättras genom återvinning och minskning av avgasvärme.
Funktioner som gör återvinning annorlunda:
- Mindre avtryck och lägre vikt på grund av den utökade värmeöverföringsytan.
- Ingen extern bypass behövs. Robust med avseende på många starter/stopp på grund av ”Spring Design”.
- Rengöring är möjlig under drift av gasmotorn, turbinen eller processen via en integrerad rengöringsanordning.
- Mediaproduktionen kan justeras efter behov tack vare det integrerade regleringsspjället.
- Låg tröghet på grund av låg upplagringsvolym av media. Öka drifttid och minska frekvensen av stora rengöringar via torrkörningsläge.
Varför ska man välja Alfa Laval för återvinning av avgasvärme?
Energibesparingar
Alfa Laval GHR värmeväxlare ger den bästa totala prestandan vid återvinning av överskottsvärme från rökgaser. Cirka 22 till 25 % av överskottsvärmen från avgaser från motorer och turbiner har återanvänts. Räkna med upp till 95 % förbättring av anläggningens effektivitet för kombinerade värme- och krafttillämpningar.
Den fångar upp rökgasvärme från avgasreningsprocesser från industrins olika källor och genererar varmvatten, ånga eller het olja som kan vara ett gratis resurs för industrin. Den genererar också el via ORC från resursens överskottsvärme.
Öka lönsamheten
Alfa Laval GHR värmeväxlare återvinner den maximalt möjliga energimängden och minskar därmed bränsleförbrukningen, vilket ger den kortaste återbetalningstiden för investeringen. Ofta mindre än ett år beroende på projektspecifikationer.
Plug & play-modulen förkortar installationstiden. Dess kompakta storlek, lilla avtryck och låga vikt gör att den kräver mindre utrymme i anläggningen.
Rengöring av utrustning är möjlig under drift av motorer och turbiner. Vilket minskar stilleståndstiden.
Utsläppsminskning
Att förbättra effektiviteten vid befintliga anläggningar genom att återvinna avgasvärme är rätt väg framåt var som helst i världen. Att effektivisera befintliga anläggningar är ett effektivt och ekonomiskt sätt att minska utsläppen av koldioxid (CO2). En mer effektiv anläggning använder mindre bränsle, har lägre utsläpp och lägre rörliga kostnader. Alfa Laval GHR värmeväxlare kan förbättra anläggningars effektivitet och därigenom minska utsläppen, inklusive CO2, och förbättra anläggningars prestanda.
Statistik för Alfa Laval GHR värmeväxlare
- 1 000 enheter av Alfa Laval GHR värmeväxlare är installerade över hela världen.
- 2,0 GW installerad återvinning av överskottsvärme över hela världen.
- 90 % anläggningseffektivitet möjlig i kombinerade värme- och krafttillämpningar.
- Investeringen betalar sig på 1 år i bästa möjliga fall.
CHP
Kombinerad värme och kraft (CHP) är en av de mest effektiva metoderna för energianvändning. Över 90 % av energin kan ledas tillbaka till effektiv användning. Det är en mycket kostnadseffektiv lösning som ger många fördelar.
Organisk rankinecykel

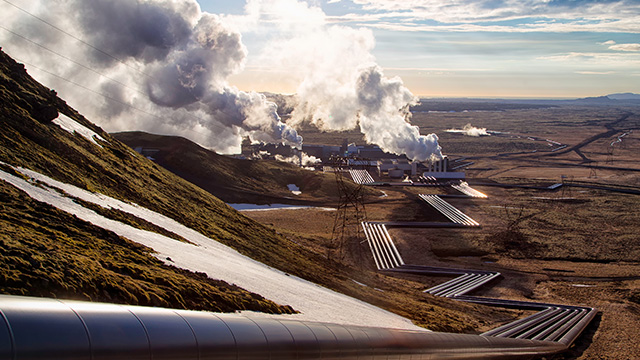

Förnyelsebar energi stimulerar inte bara tillväxt, den banar även vägen för en mer hållbar framtid. Kraftproduktion med geotermisk energi eller industrispillvärme kan öka anläggningens produktion, reducera miljöavtrycket och öka lönsamheten.
Återvinning av överskottsvärme
Återvinning av överskottsvärme är avgörande för att förbättra energieffektiviteten. Idag gör tekniken det möjligt att fånga upp och återanvända avgasvärmeöverskottet från befintliga processer för andra ändamål, till exempel uppvärmning eller elproduktion.
Så fungerar det
Tekniska data för GHR
- Kapacitet: 250 kWe–10 MWe
Avgassidan:
- Maximal inloppstemperatur: 600 °C
- Minsta utloppstemperatur: beroende på motorbränsle och avgassammansättning
- Tryckförlust: enligt kundens krav
Mediekällor
Varmvatten
- Fjärrvärme, VVS, processapplikationer, ORC (el) osv.
TEG
- Fjärrvärme, VVS, processapplikation, ORC (el) osv.
Termisk olja
- Uppvärmning
Ånga
- Processapplikationer, ångturbiner (el), serviceånga

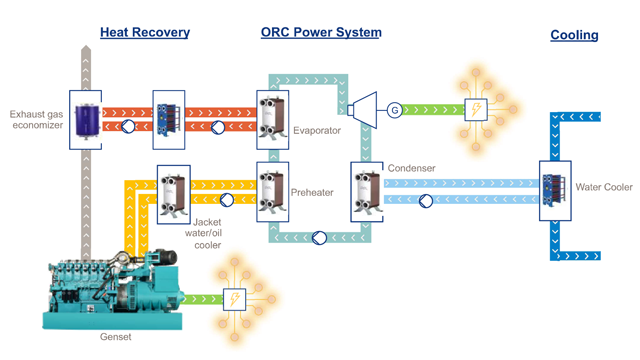

Avgasvärmekälla och ORC
Valda återvinningsreferenser

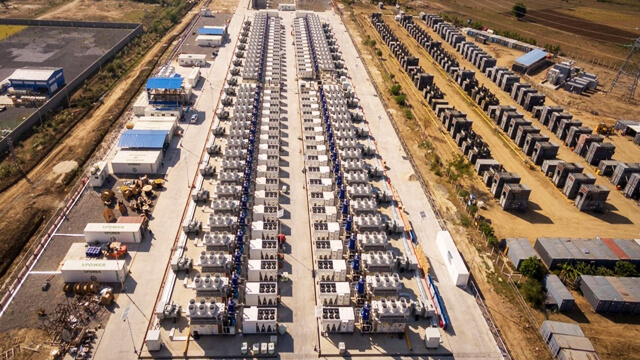

Kraftproduktion i Kina
70 x Alfa Laval GHR eftergasmotorer för att producera varmvatten.

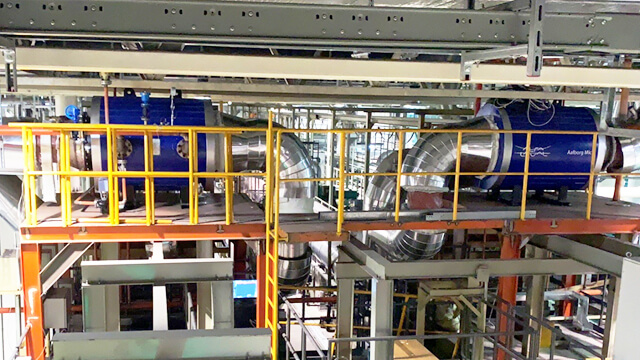

Bearbeta rökgas i Kina
3 x Alfa Laval GHR 406 och 2 x Alfa Laval GHR 410 används för att återvinna rökgasvärme från aluminiumsmältugn för att generera varmvatten.

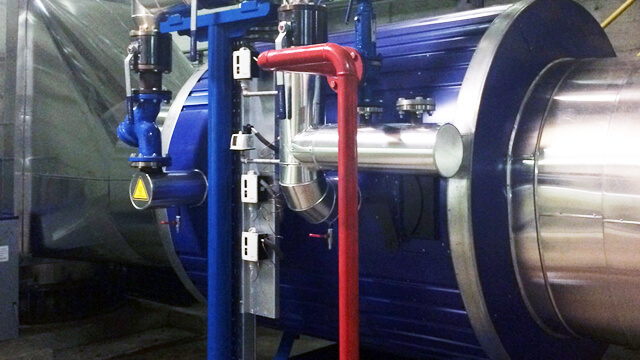

Industriell process i Italien
Alfa Laval GHR 814 för varmvattenapplicering efter gasmotor.

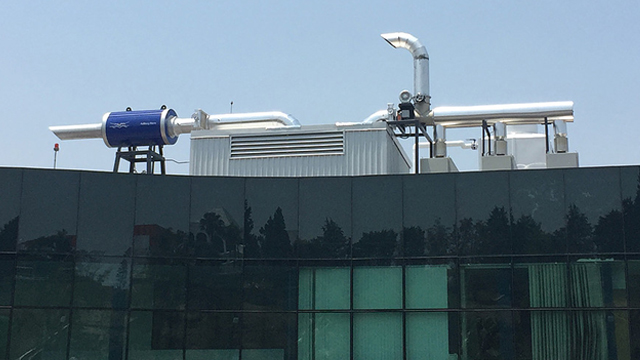

Hotellbranschen i Mexiko
Alfa Laval GHR 210 för varmvattenapplicering efter gasmotor.

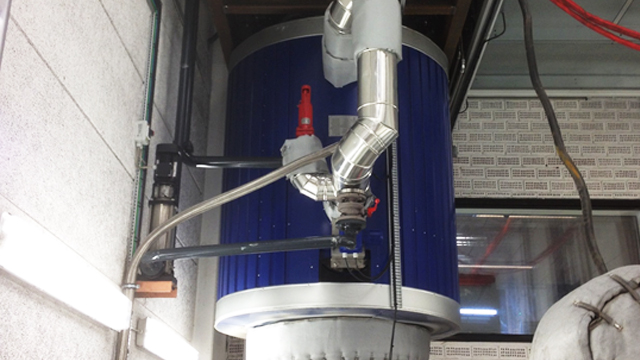

Fjärrvärme i Danmark
Alfa Laval GHR 714 för varmvattenapplikation efter multibränslemotorer.

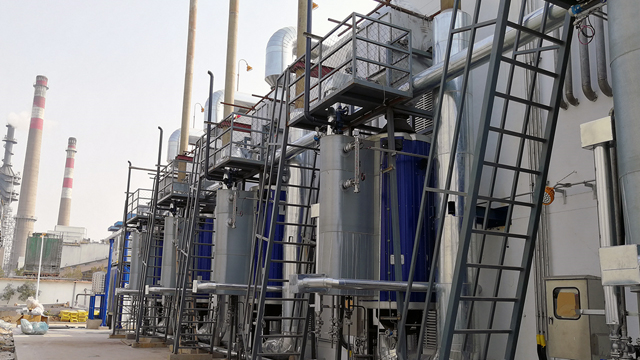

Kraftproduktion i Kina
11 x Alfa Laval GHR 422 med cyklon för ångproduktion.
Spillvärmeåtervinning
Med rätt värmeväxlarteknologi kan du återvinna högtemperaturvärme som genereras av industriella processer, liksom värme med lägre temperatur som fångas upp av värmepumpar i till exempel tillämpningar för datacenterkylning eller vattenbehandling. Denna värme kan sedan användas för tillämpningar som sträcker sig från fjärrvärme till elproduktion.
