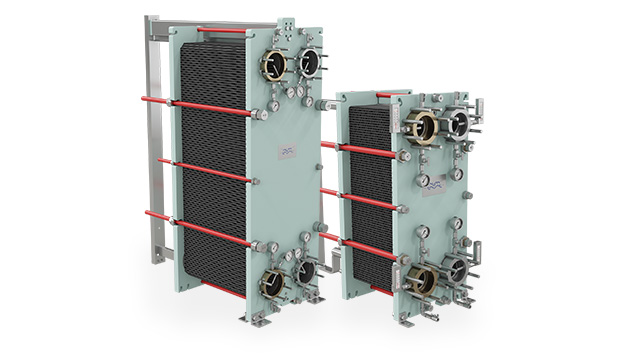

Marine gasketed plate heat exchangers
Alfa Laval has been developing heat transfer technology for more than 80 years and has been active in the marine industry for over a century. Based on that vast wealth of experience, our engineers have designed gasketed plate heat exchangers that set entirely new standards – not only for reliability, but also for thermal performance and ease of service.
The marine industry’s most modern line of plate heat exchangers
- Superior reliability and energy efficiency (OmegaPortTM) (FlexFlowTM)
- Small size and footprint (CompactFrame™ design)
- Minimal fouling (CurveFlow™ plate distribution area)
- Easy installation and service (five-point alignment system)
- Optimized global supply chain and production for smallest environmental footprint
Suitable for any vessel, Alfa Laval gasketed plate heat exchangers excel in applications from general heating and cooling to heat recovery, condensation and evaporation. Whether used as central coolers in the engine room or for glycol heating onboard Floating Supply and Regasification Units (FSRU) their innovative features, take reliability to an all-new level and save crews time and effort during maintenance. Above all, their design minimizes fouling and maximizes heat transfer capabilities, which ensures the highest possible energy efficiency.
Learn more about the CompactFrame™, CurveFlow™,
Five-point alignment and other features that make the difference.
Nyckelprodukter
Gasketed plate heat exchangers for the engine room (central coolers)
Compact, reliable and energy-efficient, Alfa Laval gasketed plate heat exchangers are also safe and simple for crews to maintain. Our flexible marine line provides the right match for your needs today – with the possibility to adjust capacities later.
| T6 DN 60 |
T10 DN 100 |
T15 DN 150 |
T21 DN 200 |
T25 DN 250 |
T35 DN 350 |
|
|---|---|---|---|---|---|---|
| H (mm) | 890 | 1054 | 1833/1781 | 2082 | 2761 | 2875 |
| W (mm) | 320 | 470 | 610/650 | 755 | 913 | 1174 |
|
Temperature (oC) |
0 to 150 |
0 to 150 |
0 to 180 |
0 to 100 |
0 to 100 |
0 to 100 |
|
Pressure (bar) |
16 |
16 |
16 |
10 |
10 |
8 |
| Max flow rate (m3/h) | 60 | 160 | 370 | 650 | 1000 | 1970 |
| Capacity (kW) – water duty with LMTD 6 | 800 | 3 000 | 9 000 | 18 000 | 28 000 | 35 000 |
XL marine gasketed plate heat exchangers for glycol heating onboard Floating Supply and Regasification Units (FSRU)
|
|
|
|
|
|
TS45 |
T45 |
T50 |
|
|
H (mm)* |
2745 |
3540 |
4010 |
|
W (mm)* |
1430 |
1420 |
1550 |
|
Temperature (oC) |
- 50 to 150 |
-50 to 150 |
- 50 to 150 |
|
Pressure (bar) |
15 |
15 |
16 |
|
Max flow rate (m3/h) |
2 000 |
3 200 |
4 400 |
|
Capacity (kW) – water duty with LMTD 6 |
45 000 |
45 000 |
55 000 |
*Frame plate
Så fungerar det
Den packningsförsedda plattvärmeväxlarens värmeöverföringsyta består av en serie korrugerade plattor, sammansatta mellan en ram och tryckplattor för att bibehålla trycket. Packningar fungerar som tätningar mellan plattorna. Vätskor strömmar normalt motflödes genom värmeväxlaren. Detta ger den mest effektiva termiska prestandan och gör det möjligt med mycket små temperaturskillnader, dvs temperaturskillnaden mellan det utgående processmediet och det inkomna servicemediet.
Alfa Laval vätska-vätska packningsförsedd plattvärmeväxlare
Features that make the difference
The Industrial line is equipped with features that turn this high-performance family into efficient and reliable workhorses that are easy to service and maintain over the whole product lifecycle.
For efficiency
By improving the efficiency of your heat exchanger, you can maximize production and minimize energy consumption to reduce your power bill and improve your environmental footprint.
See product animations below or get more information and listen to our technical experts.
CurveFlow
fördelningsyta
Förbättrar medieflödet och minimerar risken för nedsmutsning.
OmegaPort
icke-cirkulära porthål
Förbättrar medieflödet och termisk effektivitet.
FlexFlow
plattkonstruktion
Förbättrar värmeeffektiviteten och optimerar utnyttjandet av tryckfallet.
For reliability
We are always looking to increase the reliability of every aspect of our gasketed plate heat exchangers.
We focus on durable designs based on robust materials and safe manufacturing processes.
See product animations below or get more information and listen to our technical experts.
PowerArc
fördelare för plattmönster
Förbättrar plattans styvhet under längre livslängd.
Fempunkts- inriktning
Säkrar pålitlig plattpositionering och enkel service för stora enheter.
SteerLock
plattinriktning
Säkrar pålitlig plattpositionering och enkel service.
For serviceability
The simple opening and closing of the plate-and-frame design with gaskets enables hassle-free inspection and service. It also enables you to easily adapt the unit to new process conditions.
See product animations below or get more information and listen to our technical experts.
ClipGrip
packningsfäste
Säkerställer perfekt tätning och problemfritt underhåll.
T-bar roller
Ger en lägre enhet som är lätt att underhålla.
Lagerboxar
Garanterar en lättöppnad enhet för enklare och effektivare underhåll.
Kompakt stativ
Underlättar underhåll och minskar kraven på serviceområdets yta.
Services
Alfa Laval Marine Service
Alfa Laval Marine Service finns över hela världen och är tillgängligt dygnet runt. Det är din väg för att få tillförlitlig drifttid och optimerad prestanda. Vårt nätverk är alltid tillgängligt och vårt serviceerbjudande ger tillförlitlighet, effektivitet och efterlevnad under hela din utrustnings livstid.
Service och support dygnet runt, alla dagar i veckan
Kontakta oss var som helst, när som helst:
+46 4636 7700
marine.service@alfalaval.com
Vårt globala nätverk av servicecenter, distributionscenter och servicetekniker står alltid redo att hjälpa dig.
Documents
Downloads
Instructions and manuals
Product brochures
Heating and cooling in an engine room
On a ship, there are many types of machinery with a cooling demand. When the heat energy cannot be recovered or utilized, the total costs of transferring it away from the machinery should be kept to a minimum. Alfa Laval can ensure a cost-effective central cooling system through our portfolio of innovative plate heat exchangers. Our gasketed plate heat exchangers have unique features that reduce the running costs for engine room cooling – and contribute to sustainability.
