Pharma-linjen

Alfa Lavals Pharma-line är en tubvärmeväxlare av hög kvalitet för läkemedels- och bioteknikindustrin. Den läckagesäkra konstruktionen och de släta ytorna bidrar till att skydda mot kontaminering och är perfekta för de striktaste hygieniska förhållandena i tillämpningar som vatten-för-insprutning (WFI), uppvärmning och kylning av renat vatten (PW) och produktuppvärmning/-kylning. Tubvärmeväxlaren kan monteras på golvet, väggen eller i taket och överensstämmer med USP- och cGMP-krav.

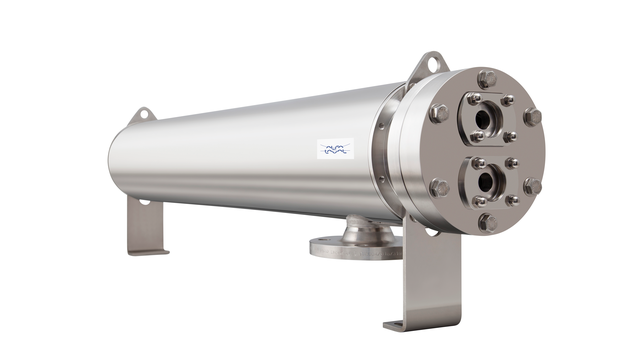

Pharma-line shell and tube heat exchange equipment for pharma

Överlägsna material och hygienisk design som ett resultat av årtionden av erfarenhet inom läkemedelssektorn

  • Dubbla bafflar (DTS) förhindrar risk för korskontaminering
  • Mycket låg risk för sprickor och termisk utmattning eftersom de U-formade tuberna tillgodoser värmeutvidgning
  • Helt tömningsbar värmeväxlare utan döda områden – sömlös och slät sprickfri design med max 0,5 μm ytjämnhet
  • Helt anpassningsbar tack vare fötternas smarta flexibla design och monteringsalternativ
  • Litet fotavtryck – U-tuberna minskar längden på vår hygieniska värmeväxlare med hälften
Pharma-line tubvärmeväxlare är utformad för att användas vid tryck upp till 10 bar och driftstemperaturer på 150 °C. Den är lätt att tömma och rengöra och har läckagedetektering. Den är helt tömningsbar på produktsidan, har inga döda punkter och har ventilations- och tömningsmöjligheter på servicesidan. Den hygieniska värmeväxlaren levereras också med ett högkvalitativt dokumentationspaket som standard.

Pharma-lines värmeväxlarsortiment

Pharma-line finns i två produktlinjer. Båda linjerna består av ett standardutbud av Pharma-lines med U-tuber.

 Pharma-linje S

  • Standardiserad serie med 21 standardmodeller med en kapacitet på från 300 l/h till ungefär 16 000 l/h beroende på tillämpning
  • PED-certifierad
  • TSG-godkännande (enligt säkerhetstekniska föreskrifter, Kina) kan levereras.
  • Standardanslutningar och dimensioner som är fördefinierade för optimering av prestanda
  • Finns med eller utan isolering.



   Pharma-line

  • Premiumspecifikationen finns i 27 standardmodeller med en kapacitet på från 300 l/h till 44 000 l/h beroende på tillämpning
  • Anpassad tubvärmeväxlardesign som multipass finns på begäran
  • Flera anslutningsalternativ finns
  • Kan utformas i enlighet med PED, ASME (med U-stamp som tillval)
  • TSG-godkännande (enligt säkerhetstekniska föreskrifter, Kina) kan levereras vid behov

Så fungerar det

.

Pharma-lines design med dubbla bufflar eliminerar risken för att produkten blandas med servicemediet (uppvärmning eller kylning). Produktmediet flödar genom en bunt sömlösa tuber medan servicemediet flödar i ett korsflöde runt tuberna inuti höljet. Om det mot förmodan skulle uppstå ett läckage kan vätskan lätt upptäckas visuellt. Lyft- och monteringsanordningar är fastsvetsade på enheten för enkel installation.

Pharma-Line - How it works
