Compabloc Free Flow
Alfa Laval Compabloc Free Flow är en kompakt kondensor med mycket hög värmeöverföringseffektivitet, speciellt utformad för läkemedelsindustrin och de höga hygienkraven inom modern API-produktion. Dess hygieniska utformning, höga prestanda, låga driftskostnader och enkla installation bidrar alla till tillförlitlig drifttid, effektiv produktion och patientsäkerhet. Dessutom hjälper kondensorn till att spara kylvatten och lösningsmedel för Cleaning-in-Place (CIP).
Få ut mer kondenseringskapacitet ur det befintliga utrymmet i din API-produktion
- Enkel att validera – uppfyller fullt ut kraven för installation i cGMP-processer
- Hel svetsad konstruktion och tillgänglig i korrosionsbeständiga material, vilket gör den till ersättare för grafitblock eller skal-och-rör-kondensorer
- Toppmodern hygienisk design gör rengöringen snabb, enkel och tillförlitlig, medan låga kvarhållningsvolymer minskar behovet av rengöringslösningsmedel
- Kompakt storlek och låg vikt gör att du kan öka kapaciteten även när utrymmet är begränsat – perfekt för eftermontering
- Kan bidra till att spara kylvatten och lösningsmedel för CIP
Alfa Laval Compabloc Free Flow-kondensorn använder korrosionsbeständiga material. Dess kompakta storlek gör den perfekt för eftermontering och innebär lägre driftskostnader när det gäller rengöring. Den breda friflödeskanalen ger ett mycket lågt tryckfall, vilket gör den idealisk för kondensering vid djupt vakuum. Det turbulenta flödet på kylmediesidan minimerar avlagringar och underlättar CIP.
Patientsäkerhet och cGMP
Compabloc Free Flow erbjuder toppmodern hygienisk design och uppfyller fullt ut kraven för installation i strikta cGMP-processer. Detta gör Compabloc Free Flow lämplig för farmaceutiska processer såsom API-tillverkning
Nya möjligheter med kompakt kondensor
Patrik Arvidsson, affärschef på Alfa Laval, förklarar fördelarna med att använda kompakta kondensorer vid API-produktion.
Enkel rengöring och inspektion
Effektiv rengöring av reaktorkondensorn är avgörande för patientsäkerheten. En kondensor som är svår att rengöra ökar överföringen och korskontaminering mellan batcher. För en multifunktionsreaktor kan detta vara katastrofalt om olika läkemedel blandas. Det kan också vara ett allvarligt problem för en reaktor med ett enda ändamål, eftersom det minskar spårbarheten. Rengöring och validering av rengöringen för en Compabloc Free Flow går snabbt och enkelt tack vare fullständig tömbarhet och avsaknad av sprickor, döda vinklar och kontaktpunkter på produktsidan. Inspektioner utförs enkelt genom munstyckena eller genom att helt enkelt öppna panelerna, vilket ger dig full tillgång till alla ytor som kommer i kontakt med produkten.
Perfekt för API-tillverkningsprocesser
Grafitblock används ofta som kondensorer i API-tillverkningsprocesser tack vare deras förmåga att motstå aggressiva medier. Men som många läkemedelsföretag har upplevt har grafitblock en stor nackdel. De släpper ut kolpartiklar och harts i produktflödet. Compabloc Free Flow finns i korrosionsbeständiga material, vilket gör den till en perfekt ersättning för grafitblockskondensorer inom API-tillverkning.
Så fungerar det
Compabloc Free Flow finns i två versioner. Dess kärna utgörs av en stapel av korrugerade värmeöverföringsplattor av rostfritt stål eller legeringen C22 som växelvis har svetsats för att bilda kanaler. Ångan och kylmediet strömmar genom alternativa kanaler, vilket gör att ångan kondenseras på köldplattorna. Den breda friflödeskanalen ger ett mycket lågt tryckfall, vilket gör den perfekt för djupvakuumskondensering. På kylmedelssidan för bafflar kylmediet fram och tillbaka genom kanalerna för att öka turbulensen och värmeeffektiviteten.
Det kompletta plattpaketet glider i en stålram som är fastsatt i tryckhållande huvuden med bultar. Fyra borttagbara paneler innehåller inlopps- och utloppsanslutningarna och ger enkel åtkomst till alla produktberörda ytor.
Hur fungerar självrengörande silar
Den självrengörande silen har borstar som roterar långsamt för att säkerställa kontinuerlig rörelse av de kvarhållna överdimensionerade partiklarna, och förhindrar därigenom partiklar från att täppa till eller förblinda skärmen. Det här säkerställer ett jämnt och obehindrat flöde av stärkelsesuspensioner och tvättvatten genom silen. De ackumulerade överdimensionerade partiklarna avlägsnas genom intermittent urladdning.
Single-pass kondensor
Single-pass kondensorn är lämplig när ångan innehåller små mängder ädelgaser. Ångan tränger in genom det stora inloppet på den övre panelen och kondenseras på plattorna. Kondensatet lämnar via den lutande tömningsbara bottenpanelen.
Two-pass kondensor
Tvåpass-versionen kan användas när ångan innehåller större andelar ädelgaser. Huvudsaklig kondensering sker i första passeringen då ångans kondenserbara del kondenseras på plattorna innan den lämnar via den lutande tömningsbara bottenpanelen. De icke-kondenserbara ångorna genomgår en andra passering där de underkyls för att maximera kondensering. Turbulens i andra passeringen bidrar till att eliminera dimma, och vakuum hämtas lätt från utloppet i andra passeringen. Med en two pass kondensering behövs ingen ytterligare ångseparator, eftersom separeringen sker i enheten.
Kundreferenser
Läs mer om läkemedelsanläggningar över hela världen som använder Alfa Laval Compabloc och Compabloc Free Flow som kondensorer.

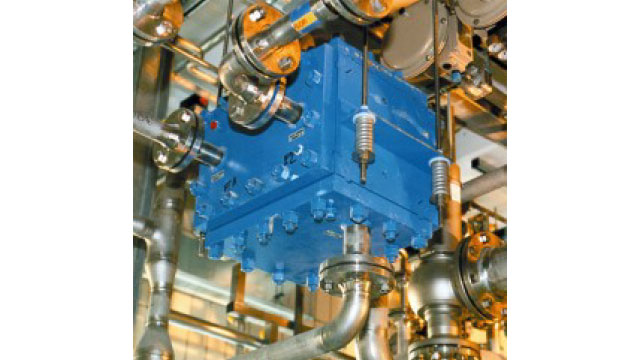

Bayer HealthCare Pharmaceuticals
Bayer HealthCare Pharmaceuticals i Berlin (tidigare Schering Plough) har 25 Compabloc-kondensorer gjorda av Hastelloy och titan installerade i processer med höga cGMP-krav. Enheterna rengörs med olika lösningsmedel med ett CIP-system (rengöring på plats). Fördelar: utrymmesbesparingar, låga kapitalkostnader och enkel installation.
API-tillverkare i Schweiz
Compabloc Free Flow-enheten är installerad hos en API-tillverkare i Schweiz och används som reaktorkondensor. Dess hygieniska design är platsbesparande samt ger en enkel installation och rengöringsvalidering.
Merck
Merck, Tyskland, har efter lyckade tester i en pilotanläggning installerat fler än 100 Compabloc-kondensorer gjorda av Hastelloy C22 och 316L. Enheterna används som reaktorkondensorer och kondensorer för torkar. Fördelar: förbättrad processdrift, uppfyller höga cGMP-krav och är kompakt.
Shanghai Syntheall
Shanghai Syntheall, Kina, använder Compabloc-kondensorer gjorda av Hastelloy C22 och 316L som reaktorkondensorer. Fördelar: utrymmesbesparingar, låga kapitalkostnader, enkel installation.
Webbinarium på begäran | Hygienisk design möter hög prestanda i farmaceutiska kondensorer
I dagens snabbt föränderliga läkemedelsindustri har behovet av tillförlitlig, hygienisk och effektiv processteknik aldrig varit större. Lyssna på Patrik Arvidsson, Senior Specialist Pharma på Alfa Laval, när han delar med sig av expertkunskaper och verkliga fallstudier om hur Compabloc Free Flow Condenser förändrar tillverkningen av aktiva läkemedelsingredienser (API) världen över.
