LabUnit M37/38

Alfa Laval LabUnit M37/38 är ett helt integrerat platt- och stativsystem för membranprocesser med ultra- och mikrofiltrering. Modulen i denna enhet använder samma stödplattor och membran som våra fullskaliga membranfiltreringsmoduler. Detta gör Alfa Laval LabUnit M37/38 till ett flexibelt verktyg idealisk för processutveckling, uppskalning, membranprovning, kvalitetssäkring och småskalig produktion. Valfri plattuppsättning finns tillgänglig för matningar med olika viskositet / fasta ämnen

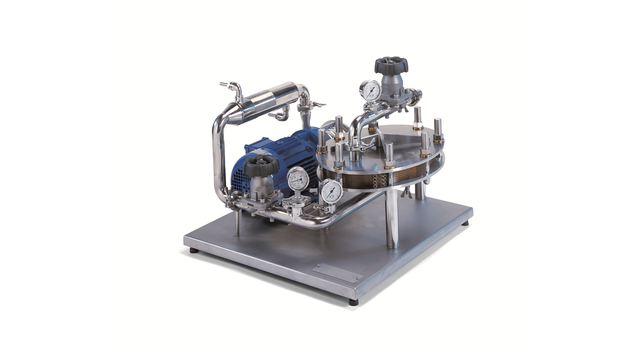

labunit m37 m38 right side 640x360

Fullt integrerad, lättanvänd pilotutrustning för membranfiltreringstester

  • Fullt integrerad – komplett med LabStakTM M37/38-modul, pump, rörverk, ventiler, värmeväxlare och instrument
  • Flexibel – olika kanalhöjdsalternativ finns tillgängliga för att optimera flöde och tryck
  • Enkelt membranutbyte, flexibel membranyta (mellan 0,11 och 1,05 m²) och samtidig test av upp till 7 olika membrantyper
  • Hög driftstemperatur (upp till 80 °)
  • Låg intern volym

Alfa Laval LabUnit M37/38 kan utrustas med vårt kompletta sortiment av släta pappersmembran för ultrafiltrering och mikrofiltrering. Flödesmönstret liknar det i större system vilket gör det lättare att skala upp och testa vår filtreringsutrustning. Enheten kan anslutas till bypass-strömmen i en industrianläggning. Alla komponenter följer FDA:s föreskrifter, vilket tillåter användning inom livsmedels- och läkemedelsbehandlingapplikationer.

Val av plattuppsättningar

Alfa Laval LabUnit M37/38 har ett antal olika plattuppsättningar med olika kanalhöjder för att optimera flöde och tryck:

M37-plattuppsättning För vätskor med hög viskositet
M38H-plattuppsättning Hög kanal för vätskor med medelviskositet
M38L-plattuppsättning  Låg kanal för vätskor med låg viskositet

Tillval


Alfa Laval LabStakTM M37/38-modul som är installerad i Alfa Laval LabUnit M37/38 finns också som en separat testmodell för samma tillämpningar som Alfa Laval LabUnit M37/38 och med samma distinkta egenskaper.

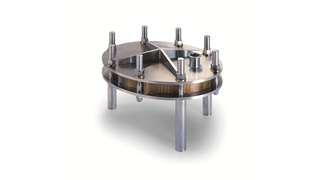

LabStakTM-modul

LabStak module branded feature logo.pngUnik perforerad plattdesign anordnad i en stack som tillåter laboratorietestning av olika membran samtidigt och under identiska processförhållanden.

.

Så fungerar det

.
Flödesschema över typisk installation
Flow diagram of typical membrane filtration installation

Alfa Laval PilotUnit Multi kommer som en färdigmonterad enhet och innehåller alla nödvändiga instrument, utrustning och prefabricerade rörledningar redo att tas i drift. Allt du behöver göra är att installera och ansluta till produktmatningen, verktygen och strömförsörjningen.

Produkten kommer in i tanken via matningsventilen (med nivåreglering). Därefter pumpas det till membranfiltreringssteget där systemet automatiskt justerar pumphastigheten och upprätthåller det erforderliga korsflödet för att minska nedsmutsning och säkerställa en jämn koncentration av din produkt.

Operatören kan justera styrenheterna från det PLC-baserat styrsystem MemProC® som inkluderar ett dataloggningssystem för enhetssändarna. Data kan laddas ner till ett USB-minne.
