BTPX

Alfa Laval BTPX är en automatisk centrifugalseparator för utfällda proteiner, mikrobiella buljonger, hormoner och andra biofarmaceutiska ändamål. Den står för mer än 100 års teknisk know-how och produktutveckling och levererar prestanda för produktionsmaskiner i pilot- eller medelskaliga inställningar. Denna solida separator är konstruerad och tillverkad för att leverera med toppkvalitet och kan användas som purifier och koncentrator

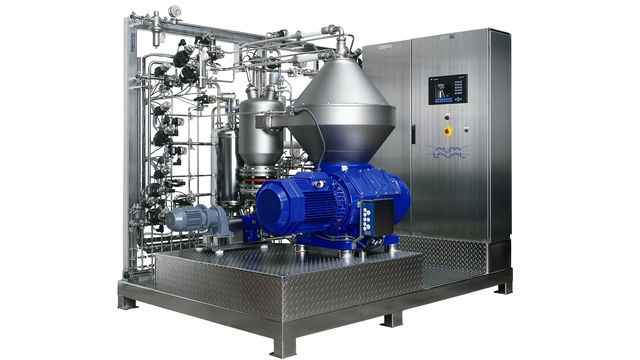

btpx 710 system left side 640x360

Steriliserbar och inbyggd för att säkerställa kvaliteten hos dina värdefulla produkter

  • Låg produktförlust och torrare fasta partiklar tack vare snabb och tydlig tömning
  • Maximal hygien – spolmunstycken sprutar på kulans utsida och ramens insida.
  • Ingen risk för produkt/miljöförorening - konstruktion med tätningssystem säkerställer effektiv inneslutning
  • Effektiv drift - temperaturkontroll och lågt ljud från kylskålar runt centrifugkulan

BTPX är lämplig för matningshastigheter upp till 2000 l/h och kan anpassas till ett antal användningsområden. Den är även konstruerad för ångsterilisering och innesluten drift för att uppfylla NIH-riktlinjer för BLS 2. Fastämnesinnehållet i matningen ligger normalt i intervallet 0,1 - 10 volymprocent men kan variera mellan olika uppgifter. Tömningen av fasta partiklar kan initieras via timer, grumlighet och/eller total flödeshastighet.

BTPX levereras som ett helautomatiskt separeringssystem av typen plug‑in och kan leverera samma prestanda som produktionsmaskiner för pilot‑ till medelskalig produktion.

BTPX-separeringssystemet är ångsteriliserbart och kan rengöras på plats. Ett speciellt utformat tätningssystem ger effektiv inneslutning och eliminerar risken för produkt- eller miljöförorening.

Kylmantlar runt BTPX-kulan ger effektiv temperaturkontroll och bidrar även till låg ljudnivå. Systemet med "doseringsringar" och snabb och tydlig tömning säkerställer låga produktförluster och torrare fasta ämnen. Spolmunstycken sprutar kulans utsida och ramens insida för maximal hygien.

Så fungerar det

Cutaway of a BTPX centrifuge bowlMatningen införs i den roterande kulan (fig 1) från toppen via ett stationärt inloppsrör (1) och accelereras i en fördelare (2) innan den går in i plåtsatsen(3). Separering av vätskefasen och den fasta fasen sker mellan plåtskivorna. Vätskefasen rör sig mot mitten av skålen, från vilken den pumpas ut under tryck med hjälp av en inbyggd kantplatta (4).

De tyngre fasta partiklarna fångas upp i utkanten av kulan, där de töms intermittent via separatorcyklonen. Tömningen av de fasta ämnena görs av ett hydrauliskt system under separeringsutrymmet i kulan, som under förinställda intervall gör att den rörliga skålbotten (5) sjunker ned så att portarna för de fasta ämnena (6) öppnas i kulans utkant. Kulan är monterad på en vertikal spindel (7) som drivs av en horisontellt monterad motor via en snäckväxel.
