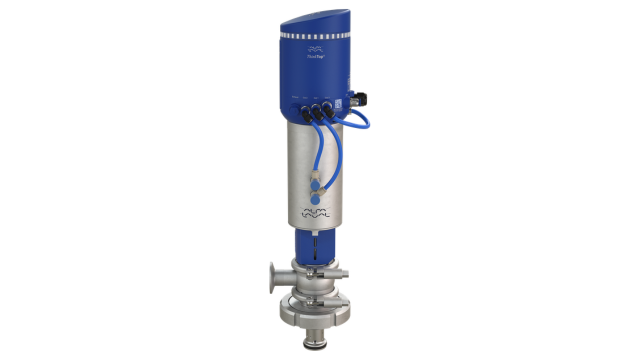

Controlled Rotating Retractor UltraPure
Alfa Laval Controlled Rotating Retractor UltraPure är en hygienisk, infällbar CIP-enhet för rengöring av svåråtkomliga processområden. Den använder upp till 55 % mindre vatten och ger upp till 100 gånger bättre rengöring än statiska sprutkulor. Utökad räckvidd, justerbar hastighet, lågt underhåll och realtidsövervakning minskar kostnader, maximerar drifttid och säkerställer grundlig rengöring.
Hygienisk roterande utdragbar enhet förbättrar säkerheten och effektiviteten samt minskar kostnaderna
- Öka rengöringsprestandan i kritiska hygieniska tillämpningar
- Minska förbrukningen av vatten och rengöringsmedel med upp till 55 %
- Minska CAPEX och OPEX med utökad räckvidd och färre enheter
- Minimera underhållsbehovet med fjärrövervakning i realtid
- Finjustera rengöringen med justerbar rotationshastighet
Denna hygieniska roterande retraktorn rengör grundligt ytor som kommer i kontakt med produkten och som är utsatta för sprutskuggor inom mejeri-, livsmedels-, dryckes-, bioteknik- och läkemedelsindustrin.
Den justerbara rotationen anpassar sig till varierande processförhållanden, medan integrerad övervakning och styrning i realtid optimerar prestandan. Integrerad med Alfa Laval ThinkTop® V70-sensor- och styrenheten möjliggör den effektiv roterande rengöring.
Denna infällbara CIP-enhet säkerställer full täckning, vilket minskar både rengöringstiden och förbrukningen av vatten och rengöringsmedel.
Den kontrollerade roterande retraktorn UltraPure är helt självrengörande och kan luftrensas, är CIP-kompatibel samt klarar sterilisering på plats (SIP). Den minimerar manuellt arbete och levereras med Alfa Laval Q-doc-dokumentation för att säkerställa fullständig efterlevnad av höga hygienstandarder.
Så fungerar Alfa Laval Controlled Rotating Retractor UltraPure
Alfa Laval Controlled Rotating Retractor UltraPure är en precisionskonstruerad, väggmonterad rengöringsenhet för applikationer som kräver stränga hygienkrav. Denna CIP-retraktor levererar pålitlig och kontrollerad rengöringsprestanda i utmanande miljöer och svåråtkomliga områden såsom kanaler, rör, tankar och slutna utrymmen.
Pneumatisk rörelse och kontrollerat rengöringsmönster
Enheten skjuts ut in i och dras tillbaka från produktkontaktzonen. Efter full utsträckning initierar ett pneumatiskt ställdon en långsam och reglerad rotation. Två strypventiler ger operatören kontroll över rotationshastigheten, vilket möjliggör snabbare cykler för lättare nedsmutsning och långsammare rörelse för mer envisa avlagringar.
Tryck och flöde skapar kraftfulla strålar som roterar i ett tillförlitligt 400°-rengöringsmönster i en riktning, omedelbart följt av ett 400°-pass i motsatt riktning, vilket säkerställer grundlig rengöring av inre ytor i kanaler, rör och tankar.
CFD-simulering som visar den optimala orienteringen av den kontrollerade roterande retraktorn i kanalsystemet
Kontinuerlig övervakning och systemstyrning
Den kontrollerade roterande retraktorn är integrerad med en Alfa Laval ThinkTop V70-sensor- och styrenhet, vilket möjliggör sömlös anslutning till PLC-systemet för realtidsövervakning och prestandavalidering.
Optimerad täckning och prestanda
Noggrant konstruerade rengöringshuvuden ger kraftfulla rengöringsstrålar, vilket möjliggör bredare yttäckning jämfört med liknande system. Detta minskar antalet enheter som krävs och bidrar till lägre totala investeringskostnader.
Flexibel och hygienisk konstruktion
Konstruktionen möjliggör dränering, luftrening, CIP- och SIP-processer (sterilisering på plats). Enheten är självrengörande i alla delar utom pluggen, som rengörs av en intilliggande anordning.
Säker och effektiv underhåll
Underhållet förenklas med ett verktyg som kan hanteras med en hand för enkel borttagning av slitdelar, utan att matningsslangen behöver kopplas bort från retraktorn. Retraktorn förblir säkert ansluten till både CIP-matningsslangen och processledningen under hela underhållet, vilket säkerställer säker demontering och enkelt underhåll – även på svåråtkomliga platser.

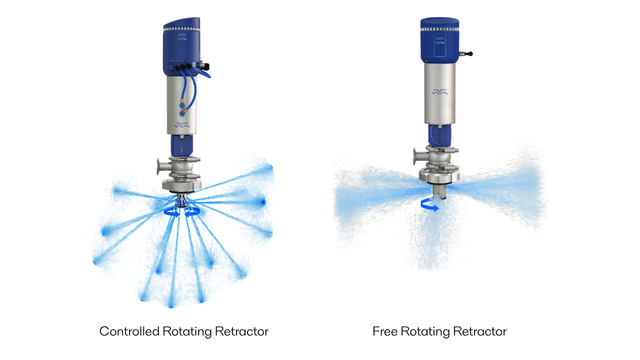

Kontrollerade vs. fritt roterande retraktorer
Alfa Lavals kontrollerade roterande retraktorer ger djupare och effektivare rengöring genom långsam, jämn rotation och kraftfulla, strålformade sprut. Denna precisa rengöring täcker en längre sträcka, minskar vattenförbrukningen och kräver färre enheter jämfört med de fritt roterande retraktorerna.
Close at Hand-katalog
Close at Hand-produktkatalogen för hygienisk utrustning innehåller produktbroschyr, länkar till animeringar, broschyrer och prislistor för beställning.
CAD-portal
Alfa Lavals CAD-portal är en viktig plattform för nedladdning av detaljerad produktinformation, 2D-ritningar och 3D-produktmodeller.
Q-doc dokumentationspaket
Alfa Laval Q-doc är ett omfattande dokumentationspaket för vår UltraPure-utrustning, vilket säkerställer fullständig spårbarhet av alla produktkontaktdelar.
Utforska dokumentationspaketet
Service
Vårt engagerade globala servicenätverk supporterar med reservdelar och expertis var du än befinner dig och närhelst du behöver det. Genom ökad drifttid, tillgänglighet och optimering hjälper vi dig att maximera avkastningen på investeringen. Tillsammans med er kan vi sammanställa vår service i ett Alfa Laval Serviceavtal för förutsägbar och bekymmersfri drift.
Läs mer om vårt serviceerbjudande Felsökning
Sökning av serienummer Certifiering
Kontakta oss om du har några frågor eller funderingar.
FAQ om Controlled Rotating Retractor UltraPure
Q. Vad är Alfa Laval Controlled Rotating Retractor UltraPure?
A. Tänk på den som en smartare, högpresterande CIP-enhet för rengöring eller sterilisering av svåråtkomliga områden i processlinjer med höga renhetskrav. Denna infällbara CIP-rengöringsenhet är utformad för spraytorkning och pulverhantering, särskilt inom läkemedelsindustrin. Den rengör eller steriliserar ytor som kommer i kontakt med produkten i kanaler, rör, tankar och andra slutna utrymmen samtidigt som den minskar användningen av vatten och rengöringsmedel.
Q. Hur skiljer sig den kontrollerade roterande retraktorn UltraPure från statiska sprutkulor?
A. UltraPure är betydligt effektivare än traditionella statiska sprutkulor. Den ger upp till 100 gånger högre rengöringseffektivitet. Den minskar också användningen av vatten och rengöringsmedel med upp till 55 %. Detta resulterar i snabbare rengöringscykler och mer jämn täckning. Det minskar också driftskostnaderna. Bättre rengöring minskar driftstopp, vilket ökar produktionstiden.
Q. Hur fungerar Controlled Rotating Retractor UltraPure?
A. Enheten skjuts pneumatiskt ut i processområdet. Den roterar sedan med precis styrning. Kraftfulla rengöringsstrålar täcker systematiskt alla ytor som kommer i kontakt med produkten. Rotationshastigheten är justerbar. Högre hastighet används för lätt nedsmutsade områden medan lägre hastighet används för kraftiga avlagringar. Detta optimerar rengöringsprestanda och resursanvändning.
Q. Var används Controlled Rotating Retractor UltraPure?
A. Den används i områden med begränsad åtkomst. Den är idealisk för utmanande miljöer såsom kanaler, rör, tankar och andra slutna utrymmen där permanenta CIP-enheter inte kan installeras.
Q. Hur mycket vatten och rengöringsmedel kan enheten spara?
A. Den kan minska användningen av vatten och rengöringsmedel med upp till 55 % jämfört med statiska sprutkulor.
Q. Är Controlled Rotating Retractor UltraPure lämplig för pulverhantering, till exempel mjölkpulver?
A. Ja. Den är konstruerad för pulverhantering, inklusive mjölkpulver. Den avlägsnar även små rester effektivt. Detta bidrar till att upprätthålla hygien och produktkvalitet.
Q. Kan Controlled Rotating Retractor UltraPure utföra sterilisering på plats (SIP)?
A. Ja, denna självrengörande enhet stöder SIP, tillsammans med dränering och luftrening. Den säkerställer en steril processmiljö för nästa produktionscykel.
Q. Uppfyller Controlled Rotating Retractor UltraPure strikta hygienstandarder?
A. Ja. Den är konstruerad enligt EHEDG-riktlinjer och bär även 3-A-symbolen, vilket bekräftar överensstämmelse med hygienisk design och livsmedelssäkerhetsstandarder.
Q. Vilka är fördelarna med fjärrövervakning i realtid med Alfa Laval ThinkTop?
A. Fjärrövervakning är viktigt för svåråtkomliga områden i processlinjer. ThinkTop erbjuder rotationsdetektering. Den verifierar retraktorns korrekta position och drift, vilket säkerställer att enheten fungerar som den ska. Det minskar manuella inspektioner, underlättar efterlevnad och optimerar rengöringsprestandan.
Q. Finns det andra versioner av den kontrollerade roterande retraktorn?
A. Alfa Laval Controlled Rotating Retractor finns i två versioner: standard och UltraPure. UltraPure har en ytfinish av högre kvalitet där produkten kommer i kontakt. Den används i mer krävande hygieniska tillämpningar.
